Консоль WM15 30×20×2 мм аналог Walraven BIS RapidRail
Оцинкованная консоль из С-профиля 30 × 20 × 2 мм с перфорацией. Собрали ответы на вопросы, которые возникают при подборе.

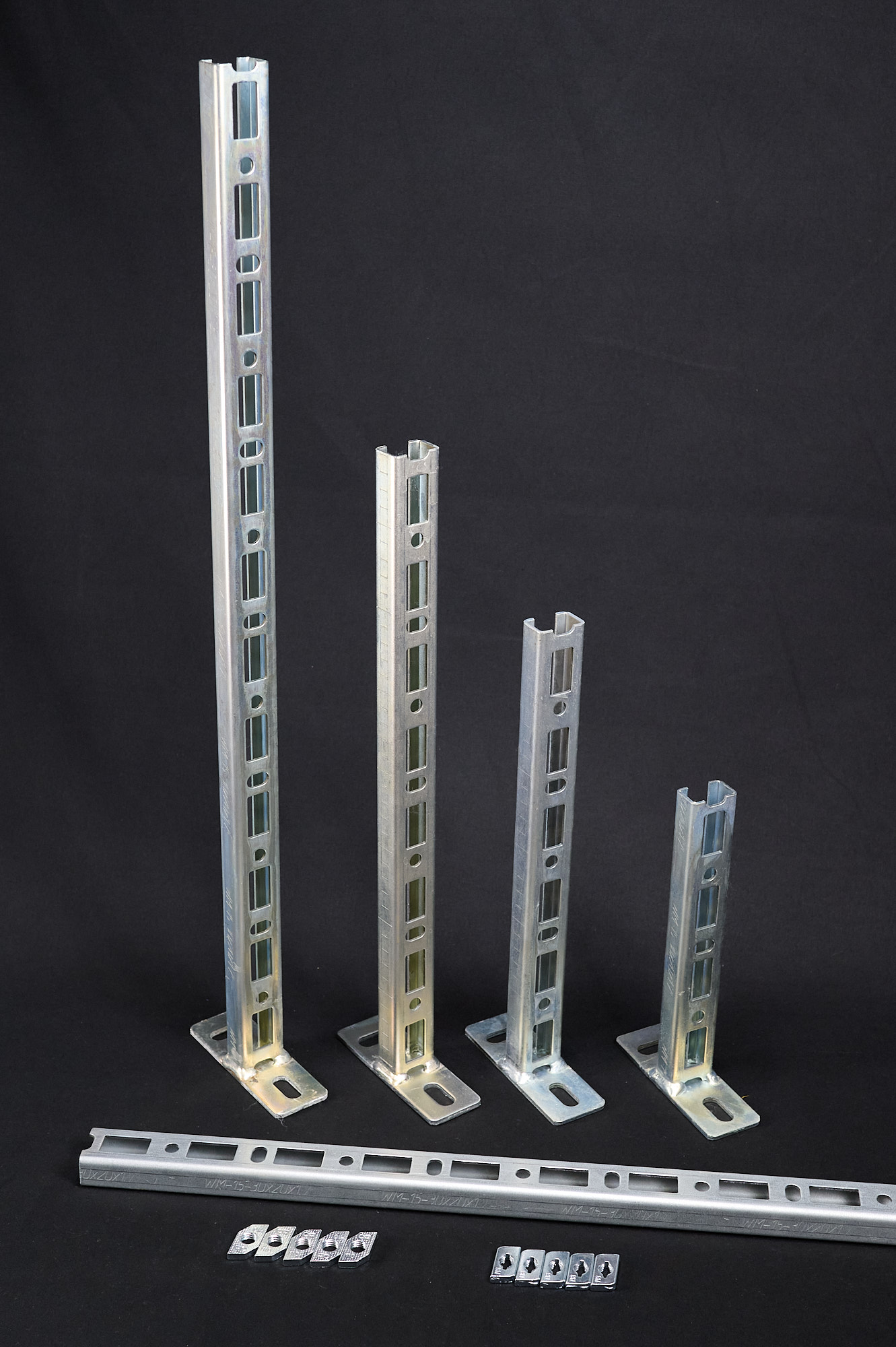

Изделие выпускается в следующих вариациях:

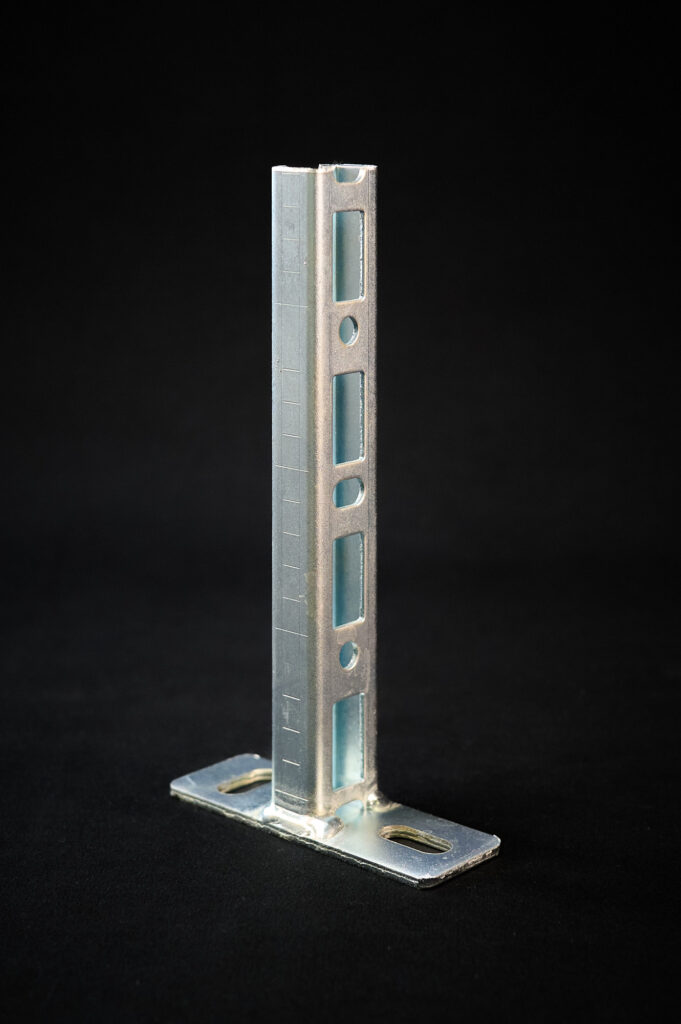

 |  | Арт. 1.5.7. Консоль 200 мм |

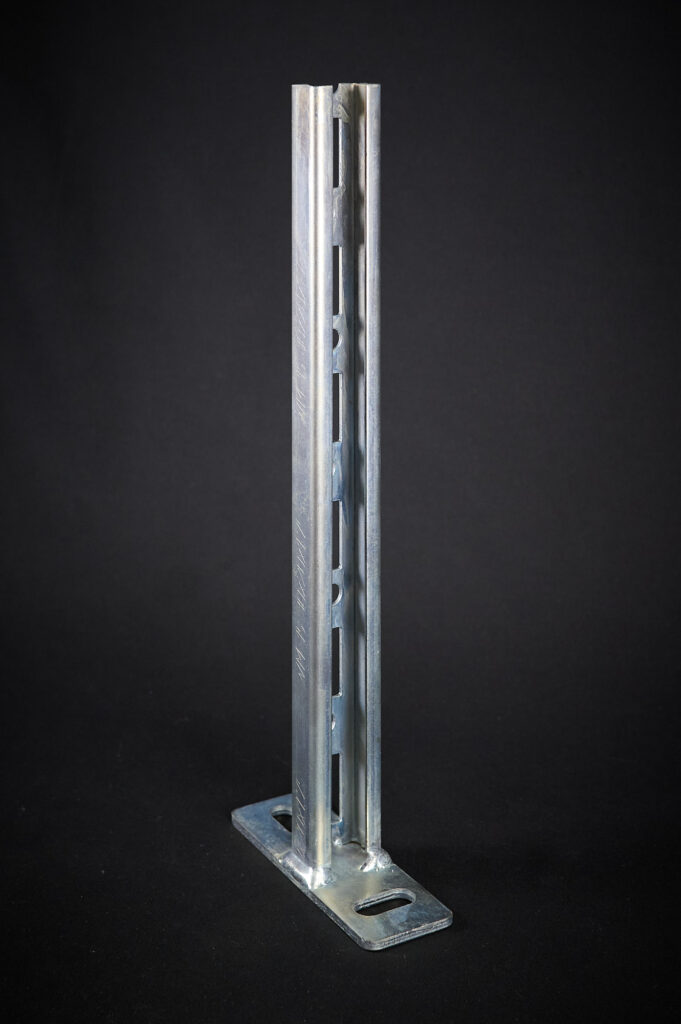

 |  | Арт. 1.5.8. Консоль 300 мм |

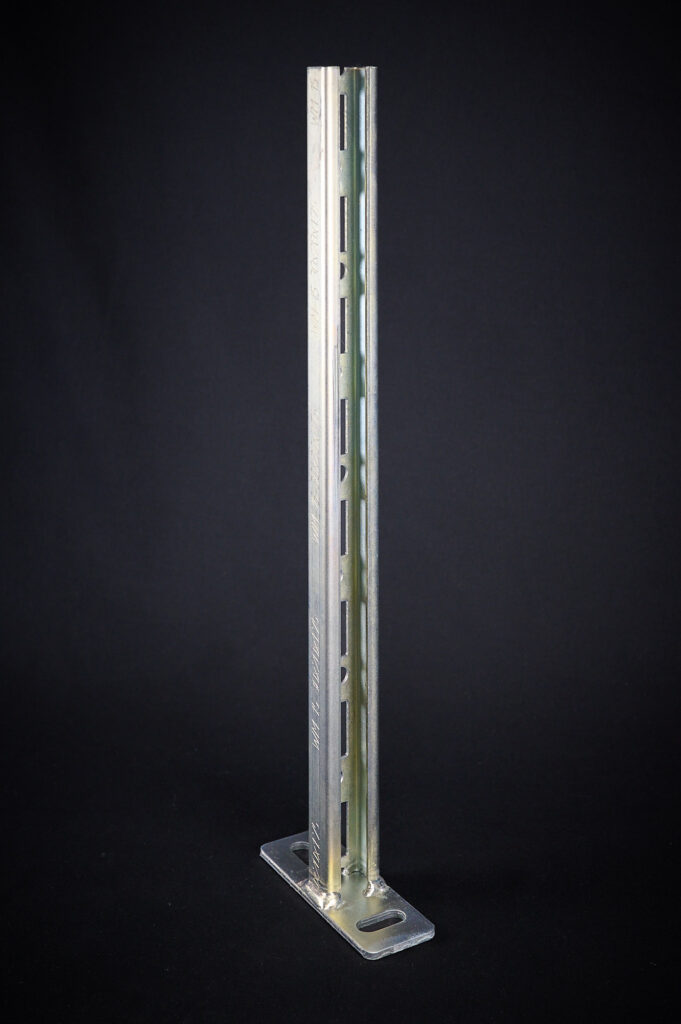

 |  | Арт. 1.5.9. Консоль 400 мм |
 |  | Арт. 1.5.10. Консоль 600 мм |
Описание
Вопросы и ответы
Какую длину выбрать?

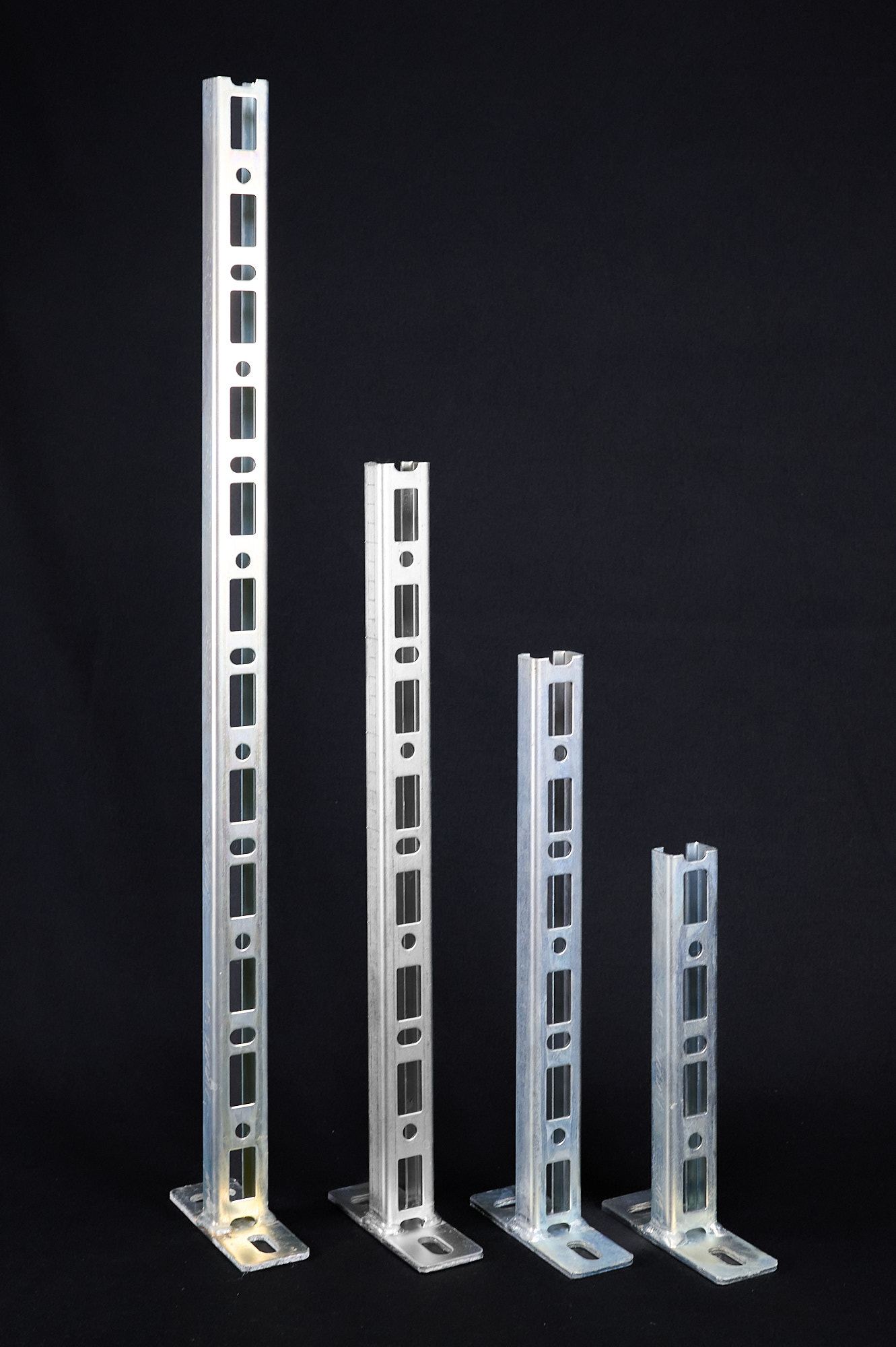

Есть 200, 300, 400 и 600 мм. Берите минимальную, которой хватает на вынос трубы вместе с хомутом: с ростом длины свободный конец держит меньше.
Как крепится хомут?

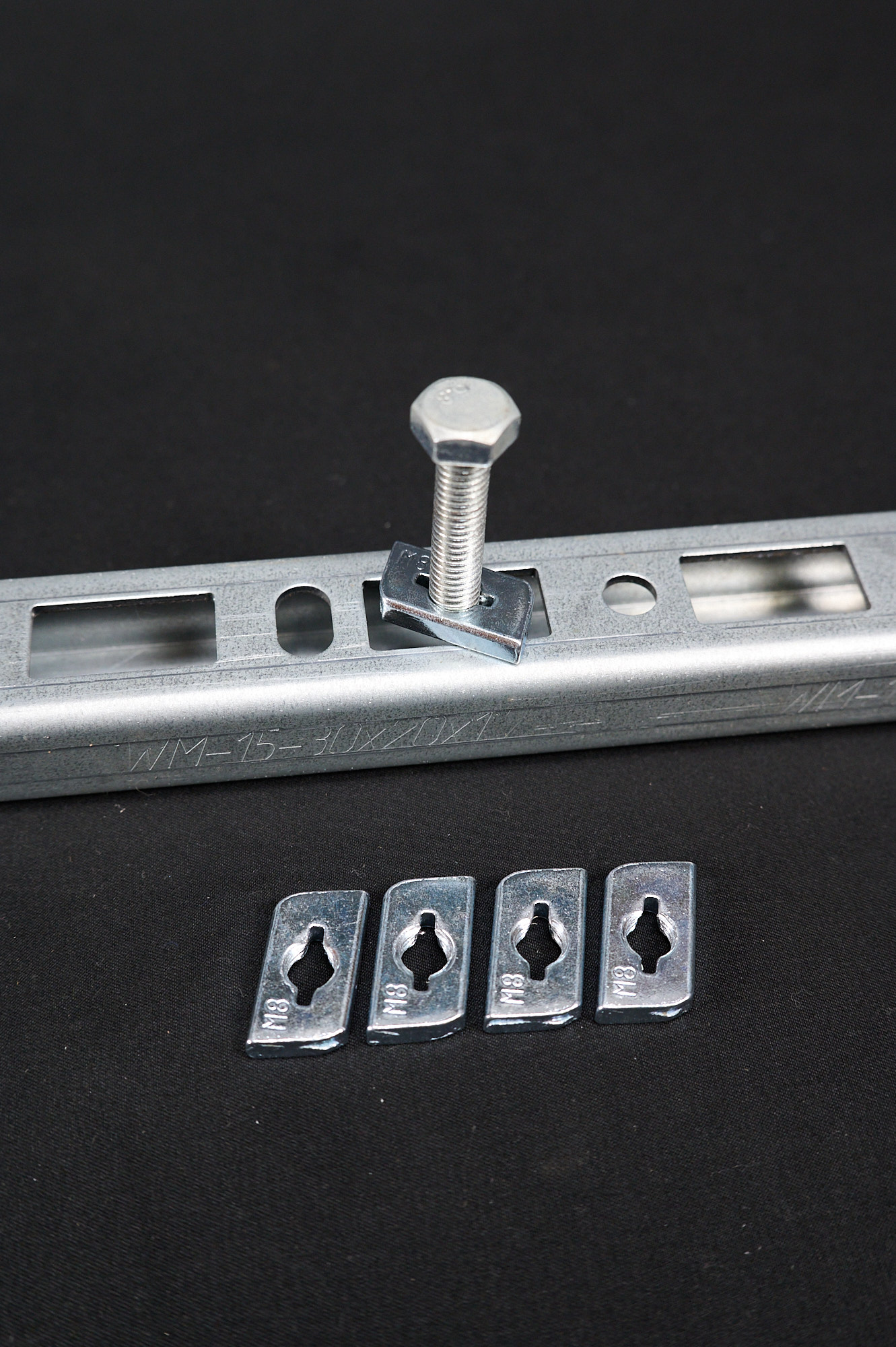

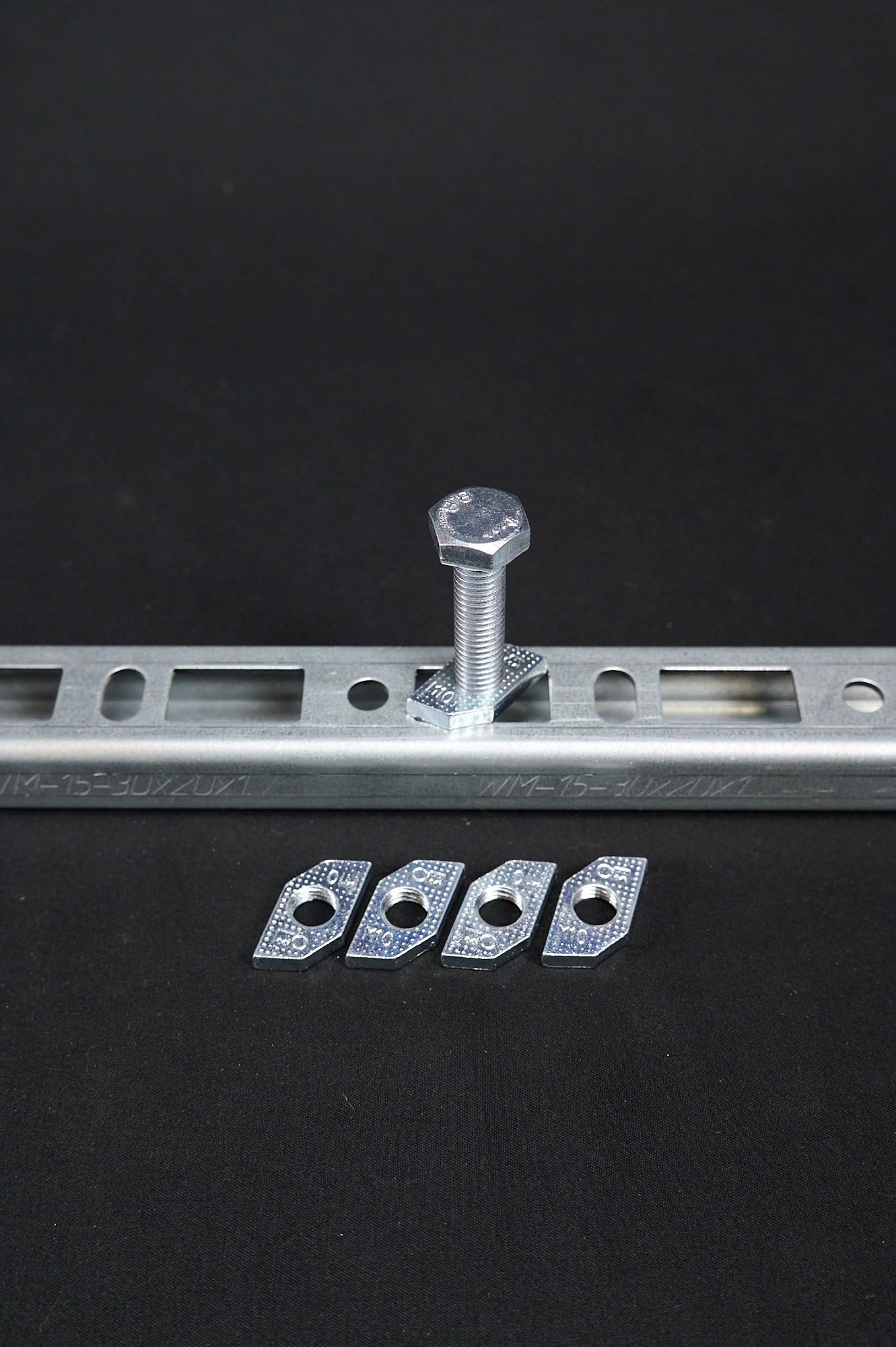

Через канальную гайку М8 или М10. Её заводят в паз, сдвигают под трубу и вворачивают шпильку или болт хомута.
Нужна ли сварка?
Нет. Консоль ставят на анкеры, остальное собирается на резьбовом крепеже.
Можно повесить на одну консоль две трубы?
Да, ставьте по канальной гайке под каждый хомут — например, для подачи и обратки.
Стандартной длины не хватает. Что делать?
Соберите траверсу из монтажного профиля WM15 длиной 2 м — его режут по месту.
Сколько выдержит консоль?
Это зависит от длины, основания, анкеров и схемы монтажа. Под тяжёлый трубопровод узел подбирают с запасом.
Это аналог какой системы?
Walraven BIS RapidRail — для типовых задач крепления коммуникаций.
